Заглушки вихрових заслінок і комплекти EGR

Категорія об'єднує дві групи деталей, які встановлюють на один і той же вузол дизельного впуску — систему вихрових (завихрюючих) заслінок і контур рециркуляції відпрацьованих газів EGR. У обох деталей спільна причина появи на ринку: з часом заслінки впускного колектора і клапан EGR забиваються нагаром і починають заклинювати чи ламатися, а заводський ремонт самого вузла часто коштує дорожче, ніж заміна на заглушку чи комплект для видалення.

Що входить до категорії:

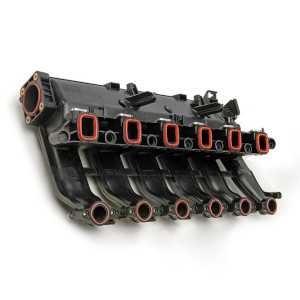

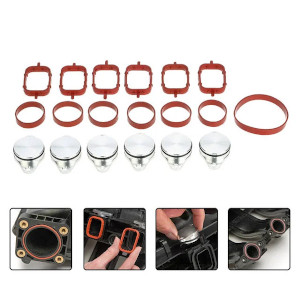

• Заглушки осі вихрових заслінок — ставляться замість обламаної лопаті заслінки у впускному колекторі;
• Комплекти для видалення EGR — блокують контур рециркуляції газів замість зношеного клапана чи теплообмінника;
• Вакуумні актуатори клапана і радіатора EGR — замінюють електромагнітний привід, який керує відкриттям клапана.

Заслінки і EGR — різні вузли, але стоять поруч у впускному тракті, тому на багатьох дизельних двигунах BMW, VW, Audi, Skoda, Seat і Opel несправність одного вузла провокує забруднення і заклинювання сусіднього.

OEM номери, які зустрічаються в категорії: 11714701242 — комплект для видалення EGR на BMW E46, E39, E38, E53, E65, E83; 11717804382 — аналогічний комплект для новіших кузовів E60, E61, E90–E93, E65, E66, E70, E71, E83; 11618511363 — комплект для видалення EGR і теплообмінника на двигунах BMW N57, N57S; 03L131512CF — вакуумний актуатор радіатора EGR для VW, Audi, Skoda, Seat 1.6–2.0 TDI; 55210201 — заглушка вихрових заслінок Opel Z19DTH, Z19DTJ.

Для яких автомобілів підходять деталі: BMW 1 серії F20, F21; 3 серії E46, E90, E91, E92, E93, F30, F31; 5 серії E60, E61, F10, F11; X1 E84; X3 E83, F25; X5 F15 з двигунами N47, N47N, N57, M47N2, M57N2; Volkswagen Golf Mk4, Mk5, Passat, Bora, Beetle, Caddy, Jetta; Skoda Octavia, Fabia; Seat Leon, Ibiza, Toledo з двигунами 1.9 TDI і 1.4 TDI (ALH, ATD, AHF, ASV, AJM, AUY, BXF, BKC, BXE); Opel і Saab з двигуном Z19DTH/Z19DTJ; Land Rover Discovery 2, Defender TD5, Range Rover 3.0 TDV6; Ford Mondeo Mk3, Jaguar X-Type.

Коли потрібен ремонт: з вихлопу йде чорний дим, двигун втрачає тягу на розгоні, бортовий комп'ютер видає помилки по EGR чи впускному колектору, холостий хід стає нестабільним, з'являється підсос повітря у впуску — усе це типові ознаки забитих нагаром чи заклинивших вихрових заслінок і клапана EGR.

Як підібрати заглушку чи комплект для видалення EGR

Спочатку потрібно розрізнити, який вузол вийшов з ладу: якщо вібрація і шум вказують на заслінки впускного колектора, потрібна заглушка осі під їхній діаметр (на BMW зустрічаються заглушки 18, 22 і 32 мм). Якщо помилка бортового комп'ютера вказує на EGR, теплообмінник чи клапан рециркуляції, потрібен комплект для видалення EGR, прив'язаний до конкретного сімейства двигуна.

Симптоми несправності заслінок і EGR

• Чорний дим з вихлопної труби під час розгону чи під навантаженням;
• Помітна втрата тяги двигуна, машина «тупить» під час прискорення;
• Помилки бортового комп'ютера по EGR чи впускному колектору;
• Нестабільна робота двигуна на холостому ходу;
• Підсос повітря у впуску через люфт чи обламану лопать заслінки;
• Нагар і заклинювання заслінок, видимі під час знімання впускного колектора.

Підбір за OEM номером

Номер комплекту для видалення EGR жорстко прив'язаний до сімейства двигуна, а не до марки автомобіля загалом. Наприклад, 11618511363 підходить лише на двигуни BMW N57/N57S, а раніші мотори N47/N47N використовують інший комплект — 11618507240. На VW, Audi, Skoda і Seat з однаковим двигуном 1.9 TDI різні модифікації (ALH, ATD, AHF, AJM) можуть потребувати різних діаметрів заглушок чи комплектів, тому маркування двигуна варто звіряти перед замовленням.

Підбір за автомобілем

На дизельних BMW N47 і N57 заслінки і EGR часто виходять з ладу майже одночасно через спільний нагар у впускному тракті, тому на цих моторах деталі з категорії нерідко замовляють парою. На платформі VW/Audi/Skoda/Seat 1.9 TDI один і той же комплект підходить одразу кільком маркам завдяки спільному двигуну EA189/EA827, але діаметр заглушки і тип кріплення актуатора все одно потрібно звіряти за двигуном, а не за кузовом.

Часті помилки при підборі

• Замовлення заглушки заслінок за маркою автомобіля без перевірки діаметра осі (18, 22 чи 32 мм на BMW — різні заглушки);
• Плутанина між несправністю заслінок впуску і несправністю клапана EGR — симптоми схожі, але деталі різні;
• Встановлення комплекту для видалення EGR без перепрошивки блока керування, через що зберігаються помилки на панелі приборів;
• Ігнорування вимог місцевого законодавства щодо екологічного контролю — на деяких ринках видалення EGR обмежене для дорожніх автомобілів, це варто уточнити до встановлення.

FAQ

Яка різниця між заглушкою заслінок і комплектом для видалення EGR?
Заглушка вирішує проблему зламаної лопаті у впускному колекторі, а комплект для видалення EGR блокує окремий контур рециркуляції відпрацьованих газів — це два різних вузли поруч один з одним.

Чому після встановлення заглушки заслінок горить помилка двигуна?
Бортовий комп'ютер продовжує очікувати сигнал від датчика положення заслінки, тому для повного усунення помилки часто потрібне коригування прошивки блока керування.

Чи можна поставити один комплект EGR на різні поколінн BMW N47?
Ні, ранні і пізні версії двигуна N47/N47N використовують різну конструкцію вузла EGR, і комплект підбирається за конкретним маркуванням двигуна.

Чому чорний дим з вихлопу пов'язують саме з заслінками і EGR?
Заклинила заслінка чи забитий клапан EGR змінюють склад повітряно-паливної смеси у впуску, через що паливо згорає неповністю і у вихлопі з'являється чорний дим.

Чи підходить один і той же актуатор EGR на VW, Audi і Skoda?
Так, якщо встановлений один і той же двигун, наприклад 1.9 чи 2.0 TDI на спільній платформі, актуатор зазвичай взаємозамінний між цими марками.

Чи законно встановлювати комплект для видалення EGR на дорожній автомобіль?
Це залежить від законодавства конкретної країни і вимог до екологічного контролю — перед встановленням варто уточнити місцеві норми.
